Ensayo de Extracción de Núcleos de Concreto (Diamantina)
Procedimiento estándar y criterios de aceptación según ACI 318 y ASTM C42
Panel Fotográfico del Proceso
Paso 1 y 2
Pacometría y Anclaje
Localización de armadura de refuerzo y fijación rígida del equipo de perforación.
Paso 3 y 4
Corte Diamantado
Perforación con broca cilíndrica refrigerada constantemente por agua.
Paso 5 y 6
Preparación del Testigo
Corte de extremos, corrección de relación L/D y refrentado de bases (Capping).
Paso 7
Ensayo a Compresión
Ruptura en prensa hidráulica calibrada para determinar la resistencia f'c in-situ.
Procedimiento Paso a Paso
Inspección Previa y Detección de Acero (Pacometría)

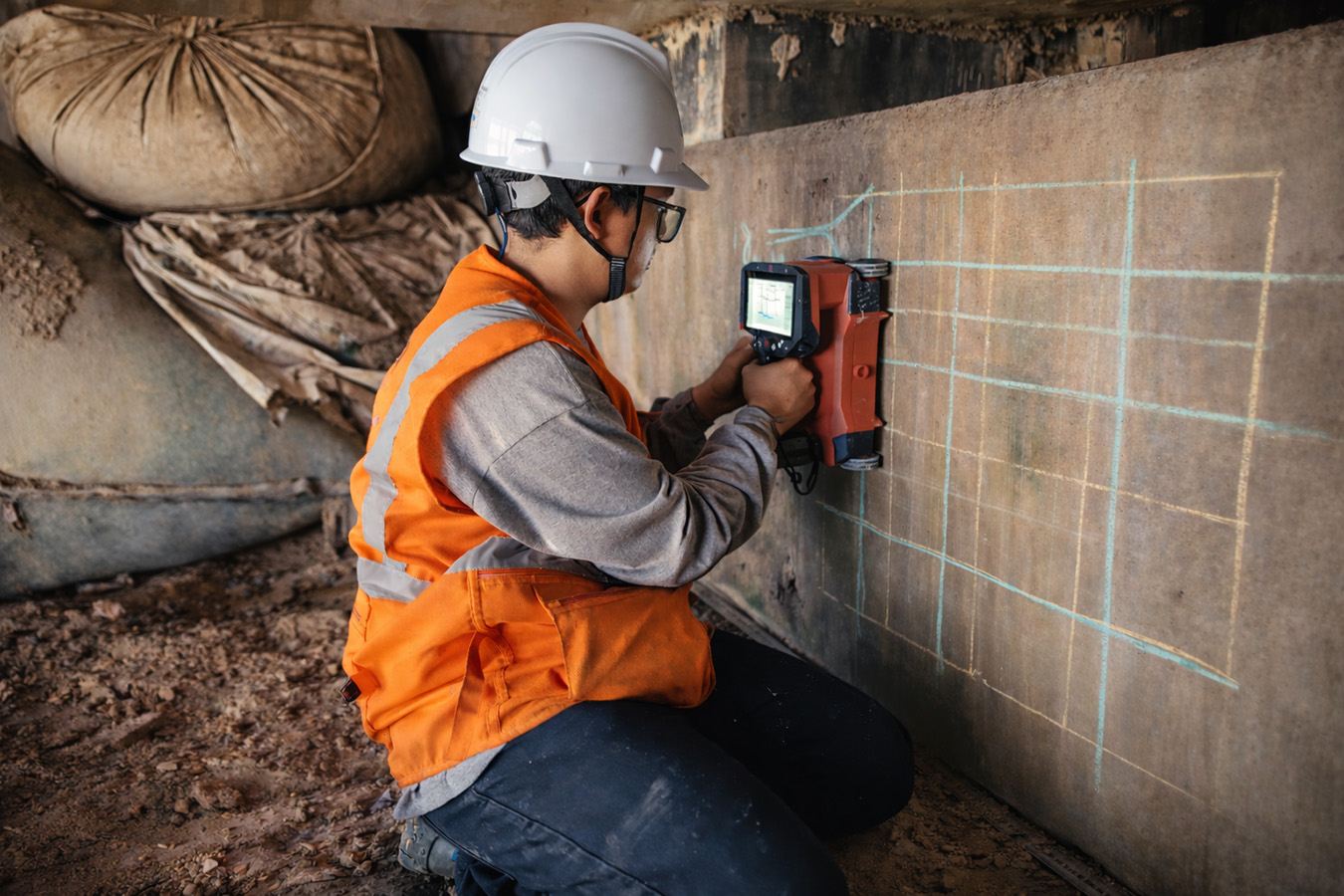

Antes de perforar, se utiliza un escáner de concreto (pacómetro o radar GPR) para ubicar la posición del acero de refuerzo. Se evita cortar varillas principales para no comprometer la estructura.
Selección del Punto de Extracción
Se eligen zonas con bajo nivel de esfuerzo crítico. Los núcleos deben extraerse a una distancia mínima de 25 mm respecto a las juntas de construcción o bordes libres.
Fijación del Equipo de Perforación
Se ancla rígidamente la extractora de diamantina a la superficie (pernos de expansión o sistema de vacío). La rigidez evita vibraciones que puedan agrietar la muestra.
Perforación y Extracción (Corte Diamantado)

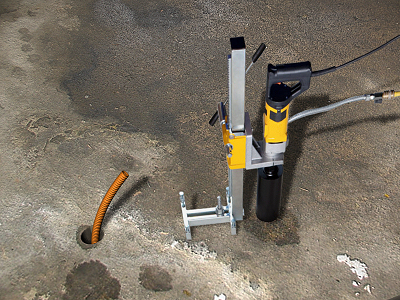

Se realiza el corte utilizando una broca cilíndrica de corona diamantada con agua constante. El diámetro nominal ideal debe ser al menos 3 veces el tamaño máximo del agregado.
Marcado y Acondicionamiento Inicial

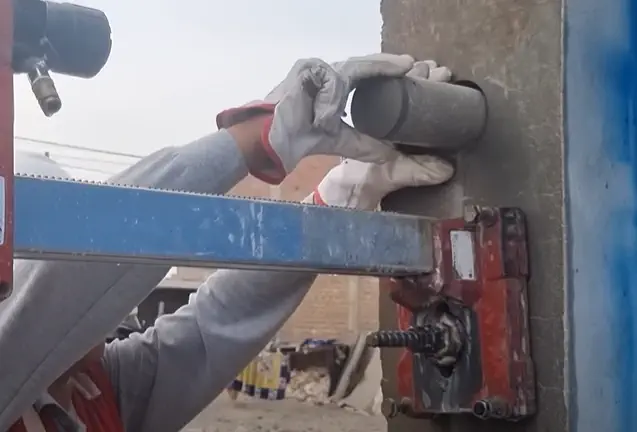

Se retira el testigo con cuidado, se limpia la lechada de corte y se identifica inmediatamente con la fecha, elemento y ubicación. Se sella en bolsas herméticas para conservar su humedad.
Preparación en Laboratorio (Corte y Refrentado)

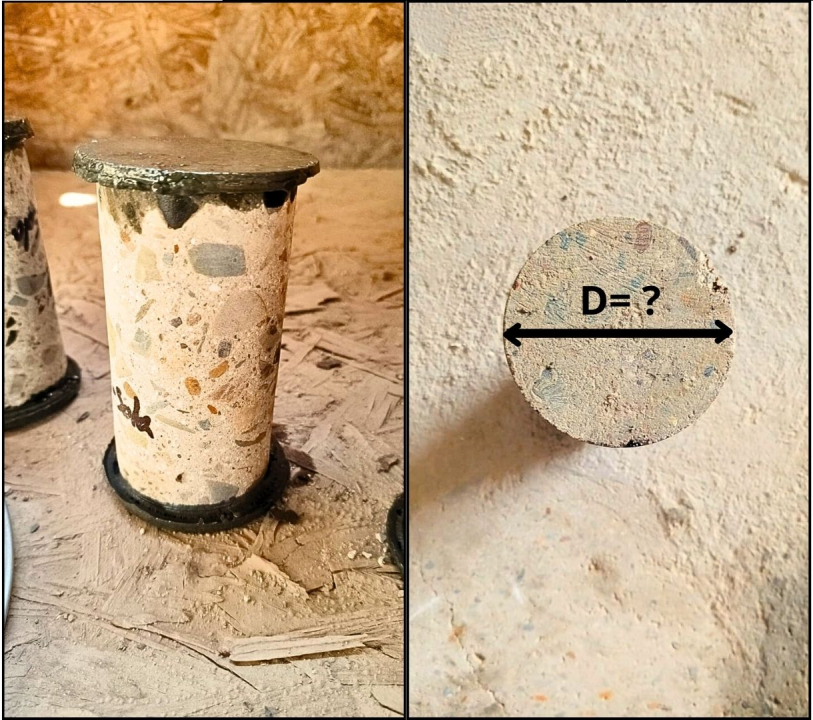

Se cortan las caras extremas con sierra diamantada para garantizar perpendicularidad. Se refrentan las bases con azufre o almohadillas de neopreno según ASTM C617 / C1231.
Ensayo a Compresión
Se coloca la muestra en la prensa hidráulica calibrada y se aplica carga continua de compresión hasta la falla del testigo, registrando la carga máxima sostenida.
Criterio de Aceptación (ACI 318)
La estructura en la zona evaluada se considera estructuralmente adecuada si cumple de manera simultánea:
- Promedio: El promedio de la resistencia de 3 núcleos es mayor o igual al 85% del $f'c$ especificado en diseño.
- Individual: Ningún núcleo individual presenta una resistencia menor al 75% del $f'c$ de diseño.
